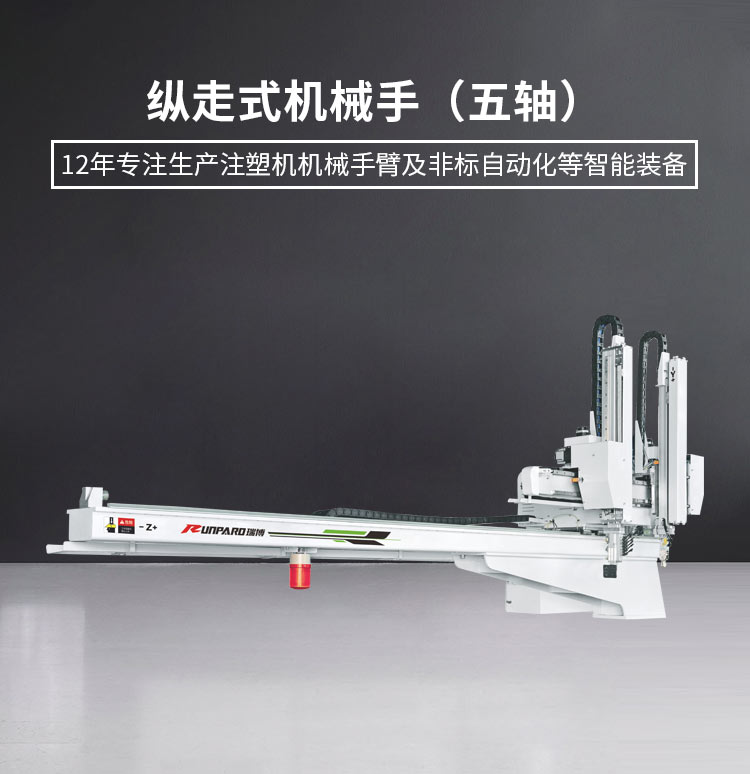

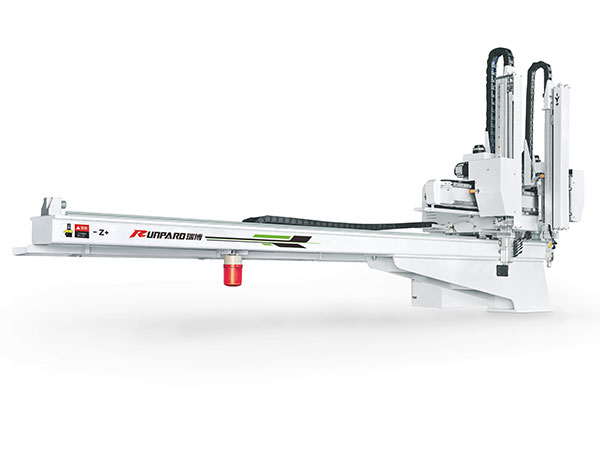

纵走式五轴机械手-RZ系列

纵走式五轴机械手-RZ系列

 详情说明
双截式手臂结构.
进口的气动元件,经久耐用
倍速机构的应用、手臂的速度更快、取出时间更短.
引拔臂及取物臂采用高强度铝材、配合精密线性滑轨、重量轻、钢性好  摩擦
低,寿命长。
横行轴采用伺服马达控制,运行平顺,定位精准.运动速度快,可多点置物。
操作器Controller
中/英文切换
自动侦测故障并警报记功能
模具数据记录,可记录20种模具
完善的内建程式,满足您多样化的应用
预留接点可连接输送带、承接台等外围设备
规格 Main specification

电源
工作气压
最大容许气压
驱动方式
侧姿
控制系统
Power Source
Working Pressure
Max.Allowed Pressure
Drive System
Swivel
Control System
1or3∮AC220V±10V
5kgf/cm²
8kgf/cm²
Y inverter motor
90°Fixed
微电脑控制

50/60HZ
0.49Mpa
0.8Mpa
X,A pneumatic cylinder
Pneumatic



机型

Model

RBR700ID/IS/WD/WS RBR800ID/IS/WD/WS RBR1000WD/WS RBR1200WD/WS

适用成型机(Ton)

Recommended I.M.M

50~150 150~250 350~450 450~650

横行行程(mm)

Traverse driven

1200 1400 1600 1800

工作气压(bar)

Working pressure(bar)

4~6 4~6 4~6 4~6

引拔行程(mm)

Crosswise Stroke(mm)

500/125 700/125 900/200 900/200

上下行程(mm)

Vertical Stroke(mm)

600 800 1000 1200

最大载荷(含治具)(kg)

The maxmum load(including fixture)

5 5 10 10

取出时间(sec)

Dry take out Time

0.5 0.65 0.7 0.85

全循环时间(sec)

Dry cycle Time

4.8 5 5.8 6

空气消耗量(NI/cycle)

Air consumotion

3 3 5 5

净重(kg)

Net weight

180-230 210-250 335-370 335-380

机型表示:“P”:成品臂   “R”:料头臂  I:单截式  W:双截式  D:双臂  S:成品臂

Model said:”P”:Finished arm  ”R”:material brachiocephalic  I:single-cut type  W:double-cut type  D:arms S:Finished arm
